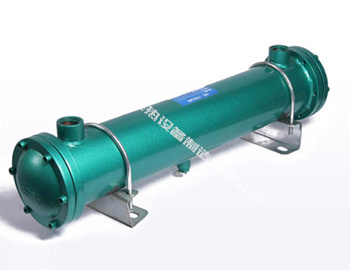

油冷卻器

一、用途
油冷卻器是專用于液壓站或機械設備潤滑油冷卻的設備。工作介質常為水–油換熱或油–油換熱。
一般熱介質走殼程，冷介質走管程。本設備同時也可能用于水-水及蒸汽-水熱換。

二、換熱管規(guī)格及材質
換熱管規(guī)格一般為Φ12.6 * 1.5材質為紫銅管
低肋翅片管翅片高度為1.5mm，翅化比為2.41
當換熱管材質為碳鋼或不銹鋼，換熱管外徑發(fā)生變化時，換熱器結構尺寸需另行設計

三、傳熱系數K值選取
根據介質情況不同傳熱系數可按如下方法估算：
油 – 水換熱：
當冷卻水流量小，工作油粘度高時K值取300w/m℃，工作油粘度適中時K值取400w/m.℃，工作油粘度低時K值取500w/m.℃
水 – 水換熱：
一次介質流速2m/s，二次介質流速2m/s時：
碳鋼管：K=950w/m.℃
銅管  ：K=1000w/m.℃
蒸汽 – 水換熱：
二次冷介質流速2m/s時：
碳鋼管：K=1540w/m.℃
鋼管  ：K=1800w/m.℃
